پروجیکٹ انجینئرنگ کے مقاصد کے لئے کیبل ٹرے کی اقسام اور عام تنصیب کی غلطیاں اور روک تھام کا موازنہ چارٹ۔

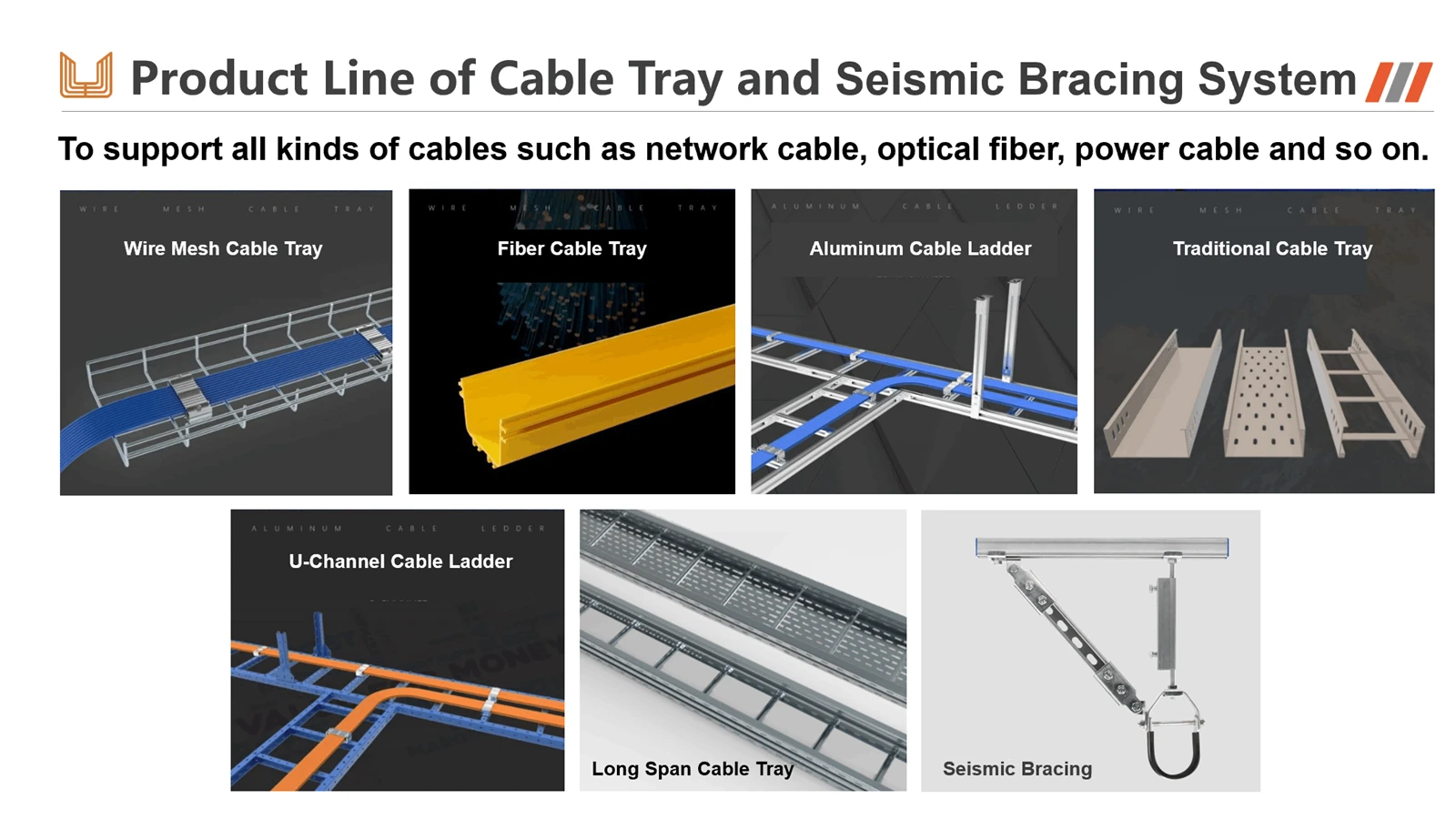

1. کیبل ٹرے کی اقسام کا موازنہ چارٹ

یہ چارٹ آپ کو مخصوص پروجیکٹ کی ضروریات جیسے گرمی کی کھپت ، بوجھ کی صلاحیت ، ماحولیات اور کیبل کی قسم پر مبنی انتہائی مناسب کیبل ٹرے کی قسم کا انتخاب کرنے میں مدد کرتا ہے۔

导出到 گوگل 表格

2. عام کیبل ٹرے کی تنصیب کی غلطیاں اور روک تھام

اس فہرست میں سائٹ کی نگرانی اور قبولیت کے دوران پائے جانے والے متواتر امور کو اجاگر کیا گیا ہے ، جس سے آپ کو پروجیکٹ کے معیار اور حفاظت کو بہتر طریقے سے حل کرکے بہتر بنانے میں مدد ملتی ہے۔

غلطی 1: غلط یا ضرورت سے زیادہ سپورٹ وقفہ کاری

نتیجہ:سپورٹ کے مابین ٹرے سگس ، اس کی حد سے تجاوز کرتے ہیں۔ وقت گزرنے کے ساتھ ، اس سے ساختی تھکاوٹ اور ناکامی ہوسکتی ہے۔

روک تھام:

سپورٹ کو ڈیزائن اور انسٹال کرتے وقت مینوفیکچرر کے بوجھ بمقابلہ اسپین تفصیلات چارٹ پر سختی سے پیروی کریں۔

کسی بھی فٹنگ کے 30-60 سینٹی میٹر (1-2 فٹ) کے اندر ہمیشہ اضافی معاونت شامل کریں ، جیسے کہنی ، چائے ، یا کراس۔

اس بات کو یقینی بنائیں کہ ٹرے کے نظام پر گھماؤ تناؤ کو روکنے کے لئے ایک ہی طیارے میں تمام سپورٹ انسٹال ہیں۔

غلطی 2: گمشدہ یا غلط طور پر انسٹال بانڈنگ جمپرز

نتیجہ:ٹرے سسٹم کا بجلی کا تسلسل ٹوٹ گیا ہے ، جس سے حفاظتی گراؤنڈ کو غیر موثر قرار دیا گیا ہے۔ غلطی کی حالت کے دوران ، ٹرے موجودہ کو زمین پر محفوظ طریقے سے چلانے کے بجائے خطرناک وولٹیج پر متحرک ہوسکتی ہے۔

روک تھام:

انسٹالیشن دستاویزات میں بتائیں کہ "بانڈنگ جمپرز تمام غیر - ویلڈیڈ کنکشن پوائنٹس پر ضروری ہیں۔"

معائنہ کے دوران ، نہ صرف جمپروں کی موجودگی کی تصدیق کریں بلکہ یہ بھی کہ رابطے کی سطحوں کو پینٹ سے صاف کردیا گیا ہے اور یہ کہ بولٹ محفوظ طریقے سے سخت ہیں۔

ٹرے سسٹم کے دو دور پوائنٹس کے مابین مزاحمت کی پیمائش کرنے کے لئے کم - مزاحمت اوہم میٹر کا استعمال کریں۔ قیمت صفر کے قریب ہونی چاہئے۔

غلطی 3: کٹ ایجز - سائٹ کے تانے بانے کے بعد بغیر علاج شدہ رہ گئے

نتیجہ:جستی اسٹیل ٹرےوں کے لئے ، کاٹنے سے خام اسٹیل کو بے نقاب ہوتا ہے اور حفاظتی زنک پرت کو تباہ کردیا جاتا ہے۔ یہ غیر محفوظ کنارے مورچا اور سنکنرن کا نقطہ آغاز بن جاتا ہے ، جو ٹرے کی خدمت کی زندگی کو پھیل سکتا ہے اور اس میں نمایاں کمی لاسکتا ہے۔

روک تھام:

ٹھیکیدار کو زنک کے کم از کم دو کوٹ {- بھرپور پینٹ (سرد گالوانائزنگ سپرے) کو تمام فیلڈ - کٹ یا ڈرل شدہ سطحوں پر لاگو کرنے کی ضرورت ہے۔

خاص طور پر معیاری چیکوں کے دوران مناسب اینٹی - سنکنرن کے علاج کے ل all تمام کٹوتیوں ، سوراخوں اور ترمیم کا معائنہ کریں۔

غلطی 4: نامناسب فاسٹنرز اور فٹنگ کا استعمال

نتیجہ:

مادی مماثلت:سٹینلیس سٹیل ٹرے سسٹم پر کاربن اسٹیل بولٹ کا استعمال جستی کی سنکنرن کا سبب بنے گا۔

ناکافی طاقت:معیاری - گریڈ بولٹ کا استعمال کرتے ہوئے جہاں اعلی - طاقت کے فاسٹنرز کی وضاحت کی گئی ہے وہ رابطوں کی ساختی سالمیت سے سمجھوتہ کرسکتے ہیں۔

روک تھام:

مینڈیٹ کہ تمام اسپلائس پلیٹیں ، بولٹ ، گری دار میوے ، اور متعلقہ فٹنگ اصل ٹرے کارخانہ دار کے ذریعہ فراہم کی جائیں یا ٹرے کی طرح ہی ماد and ے اور گریڈ کی ہو۔

معائنہ وصول کرنے والے مواد کے دوران فاسٹنرز اور لوازمات کے لئے مادی سرٹیفکیٹ کی تصدیق کریں۔

غلطی 5: غیر منظم اور باہم بنے ہوئے کیبل بچھانا

نتیجہ:

جب بجلی اور ڈیٹا کیبلز کو قریب ، متوازی قربت میں چلایا جاتا ہے تو سگنل مداخلت (کراسسٹالک) اس وقت ہوتا ہے۔

ناقص گرمی کی کھپت بجلی کی کیبلز کی امپاسیٹی (موجودہ - لے جانے کی صلاحیت) کو کم کرتی ہے۔

مستقبل کی دیکھ بھال ، ہٹانے ، یا کیبلز کا اضافہ انتہائی مشکل ہوجاتا ہے۔

روک تھام:

تنصیب شروع ہونے سے پہلے ایک واضح کیبل روٹنگ پلان تیار کریں۔

پرتوں یا منظم گروپوں میں صاف طور پر کنٹرول کیبلز کا بندوبست کرنے کے لئے پاور کیبلز اور کیبل تعلقات کو بنڈل کرنے کے لئے کیبل کلیٹس کا استعمال کریں۔

پورے رن کے دوران منظم انتظام کو برقرار رکھنے کے لئے "نیچے - up ، پرت - بذریعہ - پرت" کو نافذ کریں۔
